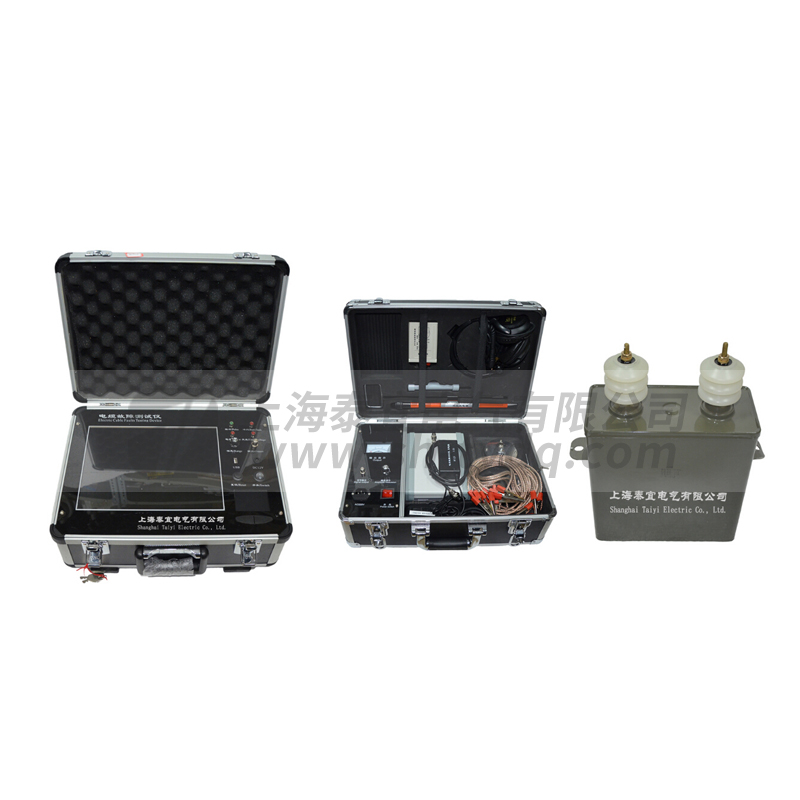

TYDL-233电缆故障测试仪采用箱式结构,巧妙的将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。
产品名称 | 规格型号 | 数量 | 备注 |
电缆故障闪测仪 | TYGZ-233 | 1台 | |
电缆故障定点仪 | TYDD-503 | 1台 | 电缆故障定点仪 1套;电缆路径仪 1套;放电取样器、放电棒、放电球间隙、成套专用测试线1套 |
电缆路径仪 | TYLJ-504 | 1台 | |
推车式脉冲发生器 | TYHV535-4T | 1台 |
Windows操作系统、触摸式操作方式、无线专家在线指导、科学电缆管理、实时报告生成;10个脉冲10个闪络波叠加分析;内置操作说明、电缆资料、实测案例等; 具有测距、测速、电缆管理等功能; 100MHz采样频率,最小分辨率0.5m(100m/us) 全自动连续采样,决不漏掉任何一次放电波形; 测试方法:闪络法、低压脉冲法、多次波形分析法
环境温度 | -10℃~40℃ |
测量误差 | 粗测误差±1% |
测试距离 | 最长60km |
探测深度 | 2~5m |
采样速率 | 25MHz |
采样频率 |
100MHz 最小分辨率0.5m |
低压脉冲 | 宽度:0.1uS和2uS 幅度:100Vpp |
测试方式 | 低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等 |
显示控制 | 12寸一体机控制,内置12V/10Ah直流电源,可连续工作10小时 |
输出功率 | 路径功率:100W 冲击功率:0~400W |
质 量 | 6kg |
体 积 | 480×320×180mm |
电缆故障定点仪是利用声学的方法确定动力电缆故障点。借助于冲击放电发生器产生电子闪络。该电子闪络波的声磁信号经相应探头拾取并放大,由听觉和视觉判断。来确定故障点的精确位置,即完成电缆故障点粗测范围内的精确定位任务。
工作电压 | ±9V±20% |
静态电流 | <10mA |
接收信号 | 故障点放电时的振动和磁场信号 |
输出阻抗 | 350Ω |
定位精度 | 0.2m |
电缆故障路径仪是用于在一定范围内准确探测地埋电缆走向位置及埋设深度的专用仪器;路径探测由路径信号发生器和路径信号接收器(电缆故障定点仪)配合测试完成;通过它们之间的配合使用操作,在大概的电缆埋设范围内,对电缆路径精确定位。
工作方式 | 继续方波信号 |
输出信号 | 音频 |
接收信号 | 音频 |
工作电源 | 220V(1±10%)50Hz(1±5%) |
输出功率 | 100W |
推车式高压脉冲发生器完全满足DL/T846-2004《高电压测试设备通用技术条件》和DL/T474-2006《现场绝缘试验实施导则》。主要用于低高压电缆故障测试时冲击放电和耐压试验。 本装置集成直流高压源、脉冲储能电容器、放电球装置、自动放电装置、电缆故障测试仪合为一体的推车式高端实验仪器。
主要性能特点:高压脉冲输出均匀、可控;具有电流、电压双1.5级指针表显示,直观明朗,冲击放电过程一目了然;高压侧电压计量,实时精确;具有零位启动保护功能,安全可靠;独特高压测量设计,在停止状态下,会自动放掉设备内部电容电量;放电时间可以选择定时和手动两种模式;具有直流耐压功能;内部安装高精度测试电缆故障采样波形模块;人性化设计手推车,方便移动。
冲击高压 | 0~35kV可选 |
高压分压 | 电压精度1.5级 |
内置电容 | 4μF |
放电功率 | 0~2450J |
冲击时间 | 自动冲击约5秒,手动任意控制时间 |
冲击功率 | 2KVA |
体 积 | 534L×444W×805H |
重 量 | 不大于75KG(4uF) |
工作电源 | AC 220V±10% 50Hz±2Hz |
环境温度 | -20~+50℃ |
