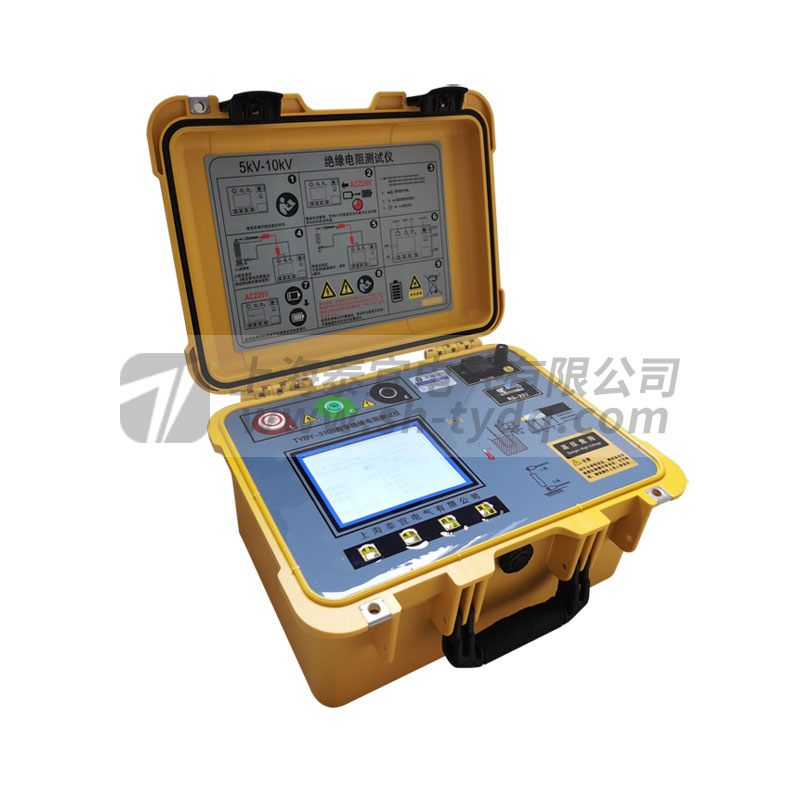

●  TYBY-3103智能型数字绝缘电阻测试仪是一个紧凑的、高电压输出的、电池供电型测试仪器,可以用来测量吸收比、极化指数等绝缘电阻试验项目。

●  适用场所:绝缘电阻测试仪是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电动机、发电机、长距离电力电缆、管型母线等电气绝缘质量的评估而设计研制,仪表输出功率大,实时电压测量(试品实际带电电压)、泄漏电流测量、自动放电(放电电压测量)特别适合大容性试品及110kv以上强力干扰的测试现场。

●  智能语音提示功能,开机后声音提示“欢迎您使用绝缘电阻测试仪,请选择合适电压进行测量”。启动后声音提示“高压危险请勿靠近 ”,自动测量完成后声音提示“测量结束,正在自动放电, 然后提示放电完成,放电电压0v拆线安全”。

性能特点

●  严格按照安全标准设计,输出电压:500v 1000v、2500v、5000v、10000v。

●  可以应付及其恶劣的测试环境。

●  5.7寸大屏幕显示,实际测试电压显示,泄漏电流显示。

●  真正自动放电功能,无需手动放电。

●  TYBY-3103智能型数字绝缘电阻测试仪短路电流≥10mA。

●  自动校准功能,测试前自动校准精度。

●  本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能,通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。而且通过实际试品带电电压测量功能和泄露电流测量功能能直观看出试品绝缘情况的好坏。

●  可自动测量并记忆R15S、R60S 、R10min值,自动显示极化指数(PI),诱电吸收比(DAR)的测试值和测试时间。

●  抗干扰性能优越,特别使用于110KV及以上大容量变压器和长距离电力电缆电力系统使用。

●  自动放电:采用先进高电压放电技术对容性试品快速放电,放电时实时测量放电电压(试品试验电压到0v),对于大容性试品由于介质吸收电荷存在,需手动进行放电确保人员安全。

●  内部可充电锂电池供电或交流电源供电,真正交直流两用不影响测试精度。

●  模拟指针与数字显示共存,数字反映被试品绝缘电阻的精确度,模拟指针能反映测试过程中绝缘电阻的动态变化。

●  升压时告警功能,当设备有高压输出时蜂鸣器有警示功能,提示此时有高压输出。

●  电池电量数字显示和欠压报警保护功能。

●  智能电池充电管理,能有效防止电池过充引起电池寿命缩短或者损坏。

●  自动关机功能:本仪器有自动关机功能,测量结束5分钟后自动关机。

●  短路保护,短路状态下不会烧坏仪器。

额定电压(kV) 0.5、1、2.5、5、10(kv)
测量电压(kV) 额定电压×(1±10%) 负载阻值不低于量程的1%
最小误差为5% RDG的范围 (0.001~100)GW/10kV
(0.001~100)GW/5kV
(0.001~100)GW/2.5kV
(0.001~50)GW/1kV
(0.001~20)GW/0.5kV
最大误差为 10%RDG的范围 (100~500)GW/10kV
(100~400)GW/5kV
(100~200)GW/2.5kV
(50~100)GW/1kV
(20~100)GW/0.5kV
最大误差为 20%RDG的范围 (500~2000)GW/10kV
(400~1000)GW/5kV
(200~500)GW/2.5kV
(100~200)GW/1kV
(100~150)GW/0.5kV
输出短路电流 ≥10mA
吸收比、极化指数的测量范围 测量范围:0.01~99.99 最大误差: ±(1%RDG+1d)
输出电压显示误差 ±(3%RDG + 1d)
抗干扰能力 50mA (感应电压5000V)AC 50Hz
绝缘电阻 50 MW (1000V) (测量线路与外壳间)
耐压 AC3kV/50Hz/1min (测量线路与外壳间)
5.7寸屏显 分辨率320*240
工作温度与湿度 -10℃ ~ +50℃  85%RH
贮存温度与湿度 -15℃ ~ +55℃  90%RH
电源 锂电池(电池1:17.5V2.8Ah、电池2:8.5V2.8Ah )
充电 AC 220V(1±10%)
工作时间 可连续工作约8小时
外形尺寸 385mm(L)´298mm(W)´196mm(D)
重量 ≈ 5kg
